1、 什么是斷路器？

斷路器是指能開斷 、關合和承載運行線路的正常電流，并能在規定時間內承載、關合和開斷規定的異常電流（如短路電流）的電器設備，通常也簡稱為開關。

2、 高壓斷路器的主要作用是什么？

1）在關合狀態時應為良好的導體，不僅對正常電流而且對規定的短路電流也應能承受其發熱和電動力的作用；

2）對地及斷口間具有良好的絕緣性能；

3）在關合狀態的任何時刻，應能在不發生危險過電壓的條件下，在盡可能短的時間內開斷額定短路電流以下的電流；

4）于開斷狀態的任何時刻，應能在斷路器觸頭不發生熔焊的條件下，在短時間內安全地關合規定地短路電流。

3、 高壓斷路器有哪些分類？

斷路器根據其滅弧原理可分自動產氣、磁吹、多油、少油、壓縮空氣、真空和六氟化硫等類型，其操動機構有手動、電磁、彈簧、氣動和液壓等類型。目前使用較多地是少油、真空和六氟化硫三種型式。

4、 斷路器的結構可以分為哪幾個部分？

高壓斷路器的結構，原則上可以分為四個部分，即導電回路、滅弧裝置、絕緣與支撐系統和操動機構。另外還包括傳動裝置和控制系統等部件。

5、 高壓斷路器的型號代表什么意思？

高壓斷路器的全部型號包括以下幾部分：1）第一個拼音文字表示斷路器的種類，即S－少油，D－多油，K－壓縮空氣，Z-真空，L－六氟化硫，Q－自產氣，C－磁吹；2）第二個拼音文字表示使用場合，即N－戶內，W－戶外；3）拼音文字后的數字依次表示設計序列、額定電壓、額定電流和額定開斷電流；4）在額定電壓后面有時增加1個拼音文字，用來表示某種特殊性能，如G－改進型，D－增容，W－防污，Q－耐震。

6、 高壓斷路器機構的型號代表什么意思？

1） 第一位字母為代表操動機構的漢語拼音（即C）；2）第二個字母代表機構的類型，如S－手動，D－電磁，J－電動機，T－彈簧，Q－氣動，Z－重錘，Y－液壓；3）第三位數字表示設計序列；4）第四部分的數字代表最大合閘力矩以及其他特征標志。

7、 什么叫油斷路器，它有哪兩種實用型式？

油斷路器是指利用變壓器油作為滅弧和絕緣介質的斷路器。通常，油斷路器可分為少油斷路器和多油斷路器兩類。

油斷路器是最早出現且使用最多的一種斷路器。第一臺簡單開斷的油斷路器出現在19世紀末的1895年。

8、 什么叫磁吹斷路器？

磁吹斷路器是指利用磁場對電弧的作用，使電弧吹進滅弧柵內，電弧在固體介質在滅弧柵的狹溝內加快冷卻和復合而熄滅的斷路器。由于電弧在滅弧柵內是被逐漸拉長的，所以滅弧過電壓不會太高，這是這種斷路器的特點之一。

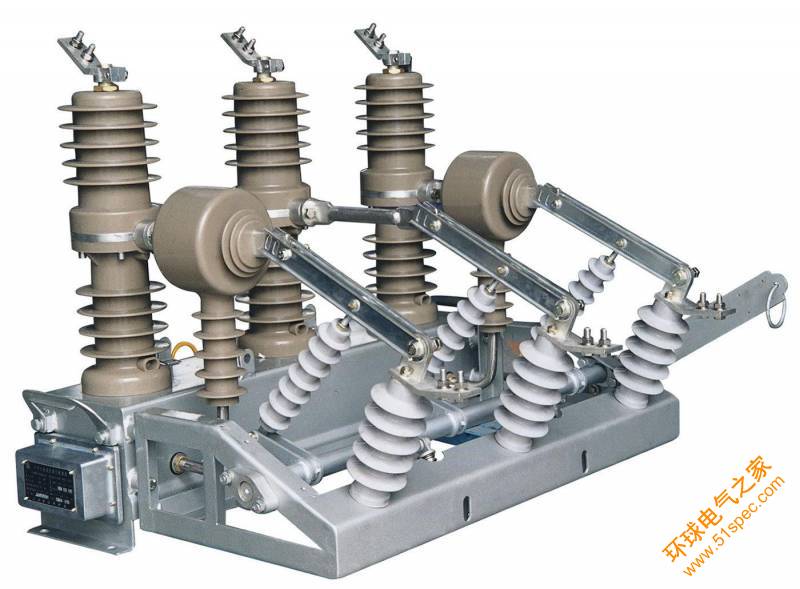

9、 什么叫真空斷路器？

觸頭在高真空中關合和開斷的斷路器稱之為真空斷路器。真空斷路器具有很多優點，如開距短，體積小，重量輕，電壽命和機械壽命長，維護少，無火災和爆炸危險等，因此近年來發展很快，特別在中等電壓領域內使用很廣泛，是配電開關無油化的最好換代產品。

10、什么叫SF6斷路器？

SF6斷路器是采用 SF6氣體作滅弧和絕緣介質的斷路器。 SF6斷路器開斷能力強，開斷性能好，電氣壽命長，單斷口電壓高，結構簡單，維護少，因此在各個電壓等級尤其是在高電壓領域內得到了越來越廣泛的使用。

11、通常在斷路器銘牌上標明有哪些參數？

在斷路器銘牌上通常應標有下列參數：產品型號與名稱、額定電壓、額定電流、額定短路開斷電流、滅弧室額定氣壓（指氣吹斷路器）、額定操作順序和重量等。對于63—220KV電壓等級，還要標注額定雷電沖擊電壓；對于330KV及以上電壓等級，要進一步標注額定操作沖擊耐壓水平。對于有特殊要求的，應標明額定線路充電開斷電流、額定電纜充電開斷電流、額定電容器組開斷電流之類的參數。

12、斷路器低電壓分、合閘線圈的試驗標準是

怎樣規定的？為什么有此規定？

答：標準規定電磁機構分閘線圈和合閘接觸器線圈最低動作電壓不得低于額定動作電壓的30%，最高不得高于額定動作電壓的65% 。合閘線圈最低動作電壓最低不得低于額定電壓的80%-85%。

斷路器的分合閘動作都需要一定的能量，為了保證斷路器的合閘速度，規定了斷路器的合閘線圈最低動作電壓不得低于額定電壓的80%-85%。

對分閘線圈和接觸器線圈的低電壓規定是因這個線圈的動作電壓不能過低，也不得過高。如果過低，在直流系統絕緣不良，兩點高阻接地的情況下，在分閘線圈或接觸器兩端可能引入一個數值不大的直流電壓，當線圈動作電壓過低時，會引起斷路器誤分閘和誤合閘；如果過高，則會因系統故障時，直流母線電壓降低而拒絕跳閘

13、斷路器大修后要做什么試驗？

1)絕緣電阻2)介質損失角3)泄漏電流4)交流耐壓5)接觸電阻6)均壓電容值及介質7)油耐壓試驗8)油化驗和油色譜分析

14、 為什么多斷口的斷路器斷口上要裝并聯電容器？

多斷口的斷路器，由于各個斷口間及對地的散雜電容，使得各斷口在開斷位置的電壓及在開斷過程中的恢復電壓分配不均勻，從而使各斷口的工作條件及開斷負擔不相同。而降低整臺斷路器的開斷性能。為此在各斷口上并聯一個比散雜電容大得多的電容器，使各斷口上的電壓分配均勻，以提高斷路器的開斷能力，所以斷口并聯電容器叫均勻電容器。

15、 斷路器的操動機構，在何種情況下選用三相聯動的

斷路器的非全相、非同期動作，常會引起較高的過電壓或其它事故，后果往往是相當嚴重的。

在裝設單相自動重合閘的線路斷路器時一般選用分相操動機構。而對于電力變壓器和母線聯絡斷路器，應選用三相聯動的操動機構。這樣一方面可以防止斷路器的非全相操作。另一方面可以改善三相操作的分合閘的同期性從而防止了因感應電壓作用可能引起的過電壓增高。

16、 五防鎖裝置是防止那五防誤操作的？

答：防止的五種誤操作是：

a) 防止誤拉、合斷路器。

b) 防止誤入帶電間隔。

c) 防止帶負荷拉合隔離開關。

d) 防止帶電掛地線。

e) 防止帶地線合隔離開關。

17、 怎樣對斷路器進行驗收？

答：1）對斷路器的調試記錄進行審核；

2）對斷路器的外觀檢查，包括油位及密封情況、瓷質部分，接地應完好。各部件無滲漏油等；

3）機構的二次線接頭應緊固，接線正確，絕緣良好。接觸器無卡澀，接觸良好。輔助開關打開距離合適，動作接觸無問題。

4）液壓機構應無滲油現象，各管路接頭均緊固。各微動開關動作正確無問題。預充壓合乎標準。

5）手動合閘不卡勁，電動位合及點傳保護動作正確，信號指示正確。

6）記錄驗收中發現的問題及缺陷，上報有關部門

18、 我局各站設備運行編號有何規律？   特殊代表站的

答：開關編號：

第一位為“1” 代表110KV； 第一位為“2” 代表220KV；

第一位為“3” 代表35KV； 第一位為“5” 代表10KV；

第二位為“0” 代表母聯開關； 第二位為“2” 代表“電容器”

第二位為“1” 代表受總開關；

第三位為“0---9” 代表出線開關等。

刀閘編號：

“--1”與Ⅰ母聯接刀閘；“--2”與Ⅱ母聯接刀閘； “--3”與旁路聯接刀閘；

“--4”與主變聯接刀閘；“--5”與線路聯接刀閘；“--9”與主變中性點聯接刀閘；“--7”與母線PT聯接刀閘等。--8與站變連接

19、 為什么SF6氣體可用作斷路器的滅弧介質？

答：SF6是一種無色、無嗅和不可燃的惰性氣體，化學性質非常穩定。它之所以被用作斷路器的滅弧介質，是因為它具有下列特性：

a) 絕緣性能好。由試驗得知，在相同氣壓下，SF6氣體得擊穿強度為空氣得2.5—3倍；當壓力為2.65個絕對大氣壓時，其擊穿已與變壓器油相當。因此，采用SF6氣體為絕緣介質，可使斷路器得外型尺寸大大縮小。

b) 滅弧性能好。由于SF6在高溫下發生分解和電離得特性與空氣大不相同，同時SF6氣體分子及其在高溫時分解而成得氟和氟化物，具有吸附自由電子而構成負離子得特性，使得在SF6中燃燒的電弧，弧壓較低，弧徑較細，弧柱的熱慣性較小。這樣，在交流電流過零以后，弧道中的氣體很容易由等離子體恢復成絕緣介質。因而在相同條件下，采用SF6氣體要比采用其它氣體能熄滅更大電流的電弧，亦即能開斷更大電流的電路。

20、 SF6斷路器為什么不會產生危險的“截流”過電壓？

答：由于SF6氣體中的電流在下降過零點時，雖然在零后有很高的介質恢復速度，但在電流過零點之前，尚存一明亮的弧柱，其直徑隨電流穩定地縮小，表現為弧電壓低。因而SF6斷路器的截流水平較低，在切斷小電感電流時不會產生危險的截流過電壓。
