機器視覺的主要功能是檢測、定位及測量。機器視覺系統相對于人工或傳統機械方式而言，具有速度快、精度高、準確性高等一系列優點。機器視覺已經廣泛應用于各大領域，為企業及用戶提供了更優的產品品質及完美解決方案。因此，正確的方案實施規劃對于機器視覺系統是至關重要的。整個流程如圖1。

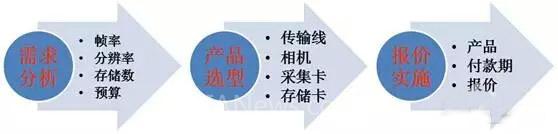

　　圖1客戶方案選型流程圖

　　下面具體介紹怎么合理化選型。

　　1、需求分析

　　首先，根據時間精度要求可以得到所需要的幀頻，然后根據需要拍攝的物體運動速度及運動范圍計算出物體的視場范圍。接著，跟著空間精度要求和視場范圍可以計算出所需要的分辨率。有了幀頻和分辨率這2個關鍵點，我們就可以選擇到合適的相機。可以通過開窗達到所需的要求。

　　選擇了合適的相機，像元感光面積就得到。根據拍攝距離和視野及高斯公式，得到鏡頭的焦距。最后計算存儲空間大小為:時間*幀頻*分辨率*相機位深/8。如果傳輸距離比較遠，還需要用到光纖延長器。

　　2、產品選型

　　在產品選型過程中，我們要根據客戶的預算及需求作出合理選型。比如說，計算出來的分辨率是866*495，幀頻是1000fps。這里我們公司Optronis系列就能提供好幾款符合要求的相機。OptronisCL600x2、CR600x2、CR3000x2相機通過開窗都可以達到所需要求。CR1000x3直接在全分辨下幀頻就可以達到1000fps，也可以滿足方案需求。如果客戶只需要超短時間幾秒鐘的瞬時存儲，可以選擇自帶存儲系列的CR系列相機。如果選擇CL600系列，需要外加AD4采集卡和高速存儲卡進行存儲采集卡傳輸來的數據。然后可以選擇Cameralink傳輸線，如果傳輸距離超過10米，可以用到光纖延長器延長傳輸距離。

　　3、報價實施

　　選擇了需要的產品后，就可以給客戶進行報價合同的撰寫已經產品的交貨時間。
