伺服系統廣泛應用于各種精密領域。盡管在選擇合適的伺服電機、伺服驅動器和反饋元件之前，設計師一定會深思熟慮，但往往還是會忽視電源和反饋之間的連接電纜，從而影響系統達到預期性能。

　　那么作為會直接影響系統性能的重要組成部件之一——電纜，又應如何進行選擇，才能使系統達到預期性能呢?

　　下面就一起來看看，為伺服系統選擇正確的電纜設計時，必須考慮哪些因素：

影響電纜選擇的關鍵因素

　　電壓和電流

　　由于伺服電機和驅動器具有特定的電壓和電流額定值，因此電源電纜的選擇應與這些額定值相匹配。其他因素(如NEC法規和其他安全規范)也可能影響電纜尺寸和電流容量水平。額定電壓由電纜的絕緣系統與單根電線和整束電纜的關系決定。額定電流由導體尺寸決定，并會影響電纜的總直徑。

　　屏蔽

　　屏蔽對于精密伺服系統的成功運行起重要作用。屏蔽可防止不必要的噪聲通過反饋信號傳回驅動器，并且能夠消除干擾附近其他電子設備的RFI和EMI排放。根據反饋元件的具體規格，雙絞屏蔽線可以減輕噪聲問題，而整體電纜屏蔽可以將不必要的干擾沉入地面。不同的屏蔽方式是由電纜承載的信號頻率決定的。

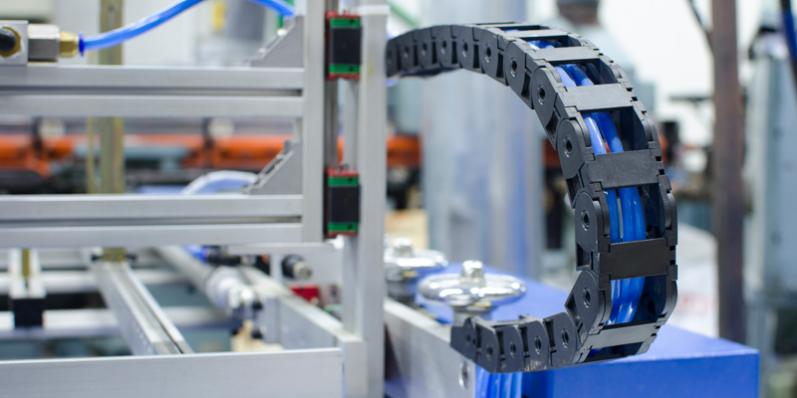

　　柔韌性

　　對于某些應用場合，電纜柔韌性最重要的指標是彎曲半徑，這個指標決定了電纜的允許彎曲半徑。在電纜始終保持靜止狀態的應用場合中，無需考慮彎曲額定值。但在電纜不斷運動的應用場合中，彎曲額定值則至關重要。與由更柔韌的材料制成的電纜相比，較硬的電纜需要更大的彎曲半徑。如果在動態應用場合使用剛性電纜，電纜不斷反復移動，最終會導致電纜出現故障并可能損壞系統中的其他組件。直線電機應用場合是高柔性電纜設計的理想選擇。

應用環境

　　選擇電纜時還要進一步考慮環境因素，根據應用環境選擇電纜材料是設計過程中要考慮的重要問題。食品包裝應用場合通常需要食品級的電纜材料，而潮濕或沖洗應用場合則需要防止液體接觸的特殊保護。

　　連接電纜不再是一種配件，而是一種需具備一定能力的產品。只有設計電機和驅動器的公司才能為客戶選擇出能靈活進行高質量連接并滿足特殊應用需求的合適電纜。

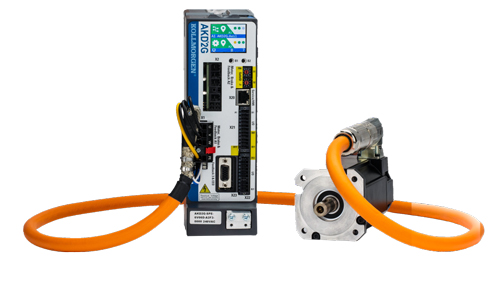

科爾摩根伺服電纜

　　科爾摩根作為卓越的運動控制核心部件提供商，在能夠為客戶提供高性能的電機、驅動器等運動控制產品的同時，也可以根據客戶應用需求為其提供配套的高性能伺服電纜。其具有如下優勢：

　　特點

　　提供雙電纜和混合電纜兩種樣式

　　與常見工業反饋設備相兼容

　　具有優異的彎折和耐撓曲等級

　　針對應用量身定制電纜長度

　　目前科爾摩根的伺服電纜已經實現本地化生產，可最大限度的縮短供貨周期。電纜類型包含柔性電纜和標準電纜：柔性電纜，可在5.5倍線徑之下完成1千萬次的彎折次數;標準電纜，可在7.5倍線徑之下完成500萬次的彎折次數。均采用高質量的航空插頭作為標準配置，可以在各種惡劣環境下穩定使用，極大限度的避免EMC的干擾問題。

　　科爾摩根伺服電纜經過專業設計，旨在助力伺服系統實現卓越性能，機器設計人員與科爾摩根合作可以更好地應對復雜的電機/驅動器應用要求，找到合適的電纜設計以實現卓越的系統性能。

（來源：科爾摩根）
