一、 需求背景

　　對勞務人員的定位管理一直以來是一個難題，要求投入少、安裝便攜，并且見效明顯，系統可以清晰地看出每位現勞務工人的實時進出情況，以及清晰地了解到每個建筑點的實時施工人數。

　　二、 使用說明

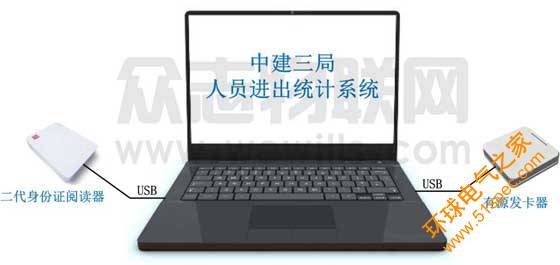

　　圖1 發卡流程

　　如圖1所示，電腦通過USB接口與二代身份證閱讀器和有源發卡器進行連接，電腦運行“建筑工地勞務人員進出管理系統”軟件(下文簡稱“勞務系統”)，并連接以太網，將發卡信息上傳到后臺服務器中。

　　圖2基站使用圖

　　如圖2所示，在工地的每個出入通道處安裝兩個基站，基站1號和基站2號，其中基站1號放于通道靠外面，基站2放于通道內，兩個基站之間的距離最好在6米以上。當佩戴有標簽的工作帽的工人進入工地時，必定是從基站1走到基站2號，系統判斷此為“進入”。當工人離開工地時，必定是從基站2號走到基站1號，系統判斷此為“離開”。

　　三、 設備介紹

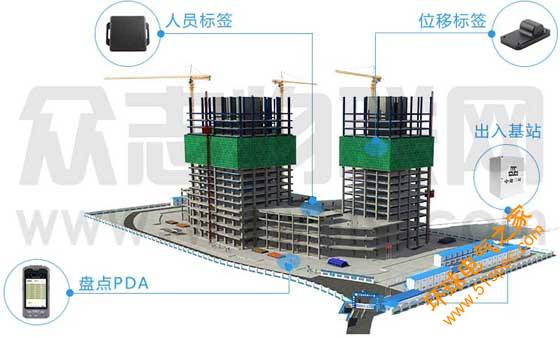

　　圖3 產品分布介紹圖

　　1. 二代身份證閱讀器

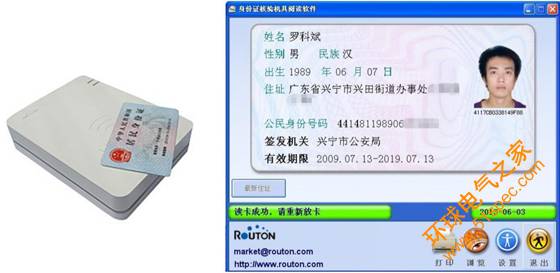

　　圖4 二代身份證閱讀器

　　通過“勞務系統”軟件，二代身份證閱讀器(圖4)通過USB與電腦連接，自動獲取身份證上面能見到的所有信息，方便與人員標簽進行綁定。

　　2. 有源發卡器

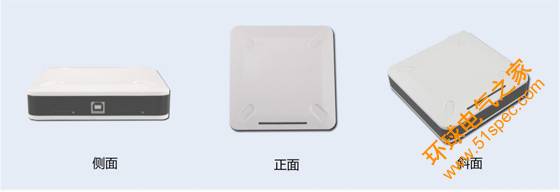

　　圖5 有源發卡器三視圖

　　有源發卡器(圖5)通過USB接口與電腦連接。未發卡狀態下，RFID人員標簽處于休眠狀態;發卡后才處于正常工作狀態;發卡過程中將標簽的ID信息與所獲取的勞務人員身份信息進行綁定。

　　3. 人員標簽

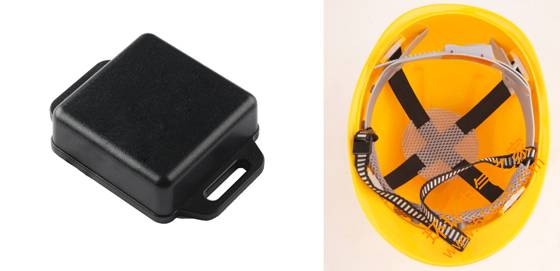

　　如圖6所示，每位現場施工人員的安全帽都要安裝一個標簽，標簽內有智能芯片、MCU處理器、一次性鋰電池，可使用2年時間。

　　圖6 RFID人員標簽及安全帽

　　人員標簽采取的技術與藍牙、WIFI技術類似，對人體的輻射只有手機輻射的1/100，無需擔心其對身體會有影響。標簽的具體尺寸為51mm×51mm×15mm。

　　4. 出入基站

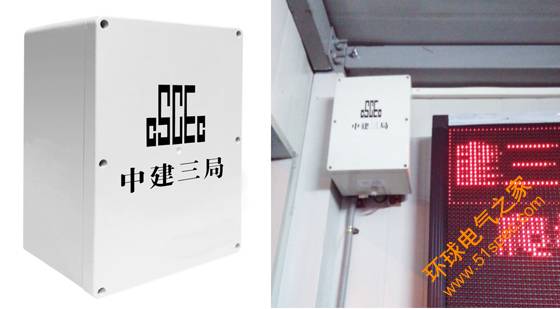

　　基站具有防水防塵的效果，可安裝在室外，采取抱箍安裝，220V取電工作。通過聯通3G無線網絡與服務器通訊。當佩戴有標簽的安全帽經過出入口時，即可被系統識別到，具有接近100%的精準度和極快的響應速度。基站的外觀尺寸為：26.1cm×18.2cm×13cm。

　　回收利用：大樓竣工后，出入基站可以拆下安裝到新的需要建設的工地，資源回收利用。

　　圖7 出入基站及安裝

　　5. 盤點PDA

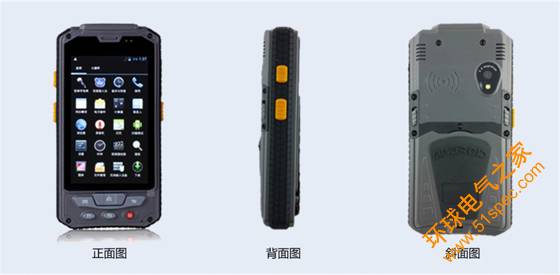

　　圖8 盤點PDA

　　當勞務人員不見了或丟了施工帽子時，管理人員通過盤點PDA可以進行大面積搜索，搜索范圍在60米以內。當管理人員為了確認勞務人員數量時，可以手持盤點PDA到現場進行稽查，實時又方便。

　　當搜索某勞務人員所佩戴的人員標簽時，手持機上可顯示其信號強度，越近則信號強度越強，有方向地進行搜索。外觀如圖8所示。

　　四、 軟件系統介紹

　　人員進出管理系統是針對目前多數建筑工地上施工人員的定位管理困難而開發的智能管理平臺，結合人員標簽、出入基站和 PDA 等智能硬件設備，可以實時查看建筑工地上的施工人員總數、身份明細、實時進出建筑的軌跡等信息;同時，系統還具備施工人員的每月工資、社保發放的登記查詢功能。

　　通過該管理平臺，可以有效的提高管理效率和降低管理成本，提高智能化管理水平。

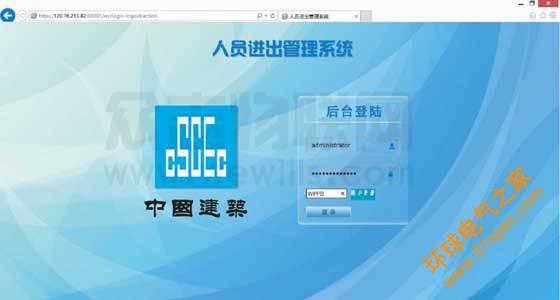

　　圖9人員進出管理系統登陸界面

　　如圖9所示，“勞務系統”采用B/S 架構，支持遠程監控，在管理中心可以對全國各地的建筑點進行實時監控管理。

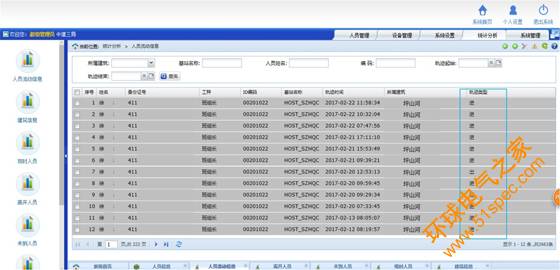

　　圖10 人員進出記錄圖

　　如圖10所示，管理人員可以通過連網的電腦或是手機登陸后臺，實時查看正在施工的建筑點的總體情況：包括各登記人員進出到場時間。在此方案中，還有人員進出狀態顯示，更清晰獲知相關人員上班時間是否在崗或離崗。

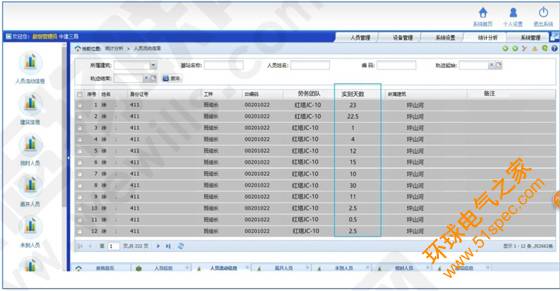

　　圖11勞務人員工作天數顯示效果

　　如圖11所示，管理人員可以通過連網的電腦或是手機登陸后臺，查看當月相應人員工作天數(天數計算方式可設定)，根據所統計數據可更有依據地進行薪酬發放。

　　五、 盤點APP軟件

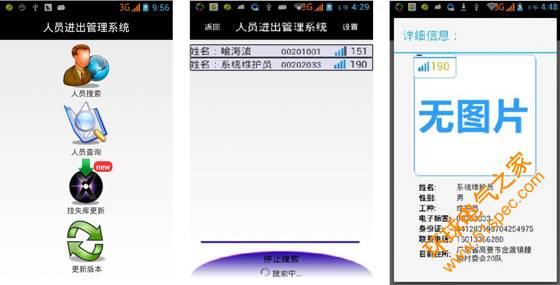

　　如圖12所示，點擊人員搜索，將進入對應界面。然后，再點擊啟動搜索，搜索功能將啟動。

　　圖12 手持機搜索功能
