本系統設計了用于校園環境的定位管理方案，可針對在校學生進行自動的出入校門記錄和區域定位，隨時掌握學生在校活動范圍和即定時間段內的活動軌跡。此外系統支持豐富的擴展管理功能，比如允許學生家長通過WEB或短信查詢學生出入校信息、校內學習和作息情況，從而較好地服務于校園安全和學習管理。系統的具體功能設計如下：
1、 出入校門記錄：攜帶標簽的學生出入校門時，系統自動記錄其進/出行為及時間，其數據分析處理后可用于：
1）、給家長發送短消息報告學生進/離校時間
2）、學校考勤管理
3）、非正常時間離校報警
4）、識別一個人拿多個卡的情況并在后臺預警
2、 區域定位
1）、教學時間不在教室報警
2）、晚間休息不在寢室報警
3）、長時間不進行體育鍛煉報警
3、 訪客登記
對來訪客人進行登記并發放標簽，可以跟蹤訪客在校內的運動軌跡、約見的人員、見面時間及地點。
4、 雙卡同組裝設計
提供對常用校園一卡通所用的無源（即近距離感應卡）的共同組裝設計，從而可用一張卡實現定位、圖書借閱、餐飲刷卡、機房上網等管理功能。
系統由定位設備和上位管理軟件組成。設備包括：定位卡（標簽），定位基站。系統設計專用的無線自組織網絡協議，具有非常顯著的低成本、低耗電、支持可擴展多節點網絡、傳輸距離遠等優勢。
定位卡（標簽）：學生隨身攜帶，胸牌式，進入系統覆蓋區域可自動向定位基站發送位置信息。

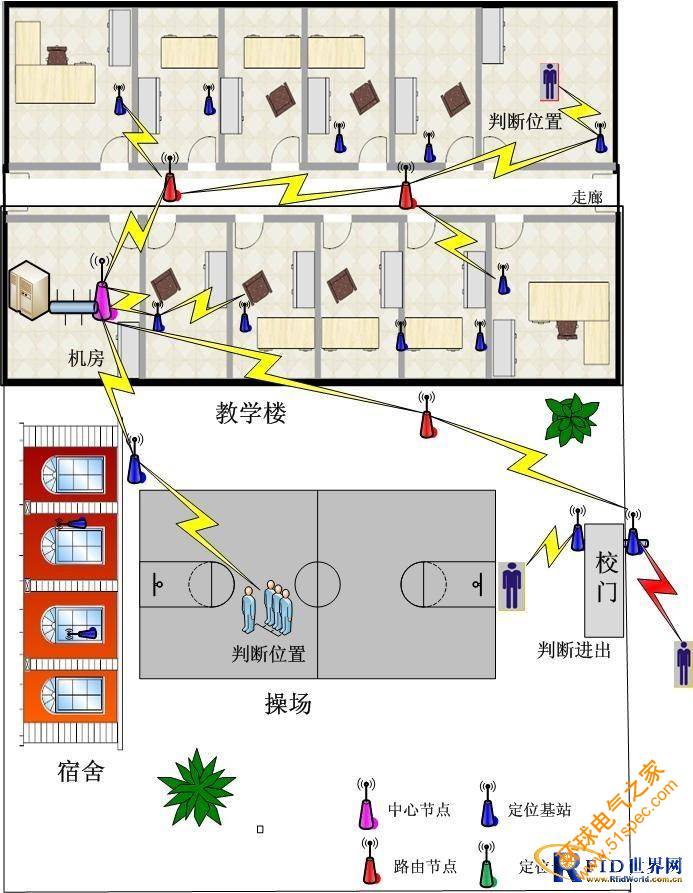

定位基站：安裝于室內或室外，為用于接收、處理和傳輸定位信息。定位基站分為兩種，一種是路由節點，用于中繼無線定位信號；另一種是中心節點，通過串行接口或RJ45接口同主機連接，是定位網絡和上級管理系統的橋接點，為在主機上運行的上位管理軟件提供所有集中后的定位信息，同時也可以接收主機指令來發布查詢或配置消息到網絡內的任意節點。系統的工作示意圖如下：
1. 定位基站
(1) 基站和標簽支持雙向通訊模式
(2) 基站支持無線自組網
(3) 基站支持100個并發標簽
(4) 基站漏讀率不大于0.01
(5) 基站供電電壓5V，提供電源接線端子
(6) 基站支持串口及以太網接口
2. 定位標簽
(1) 定位標簽支持休眠節電功能
(2) 標簽支持鋰電或鈕扣電池供電方式，可充電電池供電工作時間不小于6個月；一次性電池持續工作時間不小于12個月
(3) 定位標簽和定位基站之間的無線傳輸距離正常狀態0~70米
(4) 標簽位移速度不大于5m/s
(5) 支持雙向通訊
支持短信模塊，支持考勤管理，系統考慮多個校門情況，支持人員歷史記錄查詢，與硬件配合，支持非正常出入校門自動報警等擴展功能。
1. 功能介紹
功能類別 | 子功能 |
A：卡片監測 | A．1 系統能夠監測攜卡學生出入校門時刻、出入特定區域時刻、出入限制區域時刻 |
A．2 系統能夠識別攜卡學生進出校門方向 | |
A．3 系統能夠識別多個同時進入識別區域的卡片 | |
A．4 系統能夠檢測識別卡的工作正常情況 | |
A．5 系統能夠對多個校門口出入的情況進行識別 | |
B：通信 | B．1 系統支持定位基站和定位標簽進行雙向通訊 B．2 系統支持無線多層自組織網絡 B．3 系統支持串口、以太網等通信方式 |
C：管理 | C．1 系統具有人員信息、出勤管理功能；記錄和管理所有與系統設備有關的人員信息、發卡信息、卡片使用約束信息，能夠執行錄入、修改、查詢、打印輸出等操作 |
C．2 系統具有用戶管理功能，系統用戶應分為兩級管理權限：管理用戶、查詢用戶（查詢用戶只能進行查詢操作） | |
C．3 系統具有設備管理功能，處理設備增添、刪除、屬性設置和狀態信息查詢。系統應該可以統計查詢各個標簽是否需要充電等電池的狀態。 | |
C．4提供和學校已有管理系統的接口方法技術，實現信息的互通互用。 | |
D：報警 | D．1 系統能夠對非正常時間出入校門行為報警 |
D．2 系統能夠對上課時間不在規定教室的行為報警 | |
D．3報警信息具有作用域屬性（作用域以區域屬性劃分，包括整個區域，限制區域，重點區域） | |
E：顯示 | E．1系統能夠顯示、查詢攜卡學生卡號、姓名、身份證號、年齡、所在班級、主要學習活動地點、每天/周/月出入校門次數等信息。 |
E．2系統能夠顯示、查詢攜卡學生出入校門時刻、教室學習和操場活動時間等信息。 | |
E．3 系統對查詢結果能夠以表格形式顯示 | |
E．4 系統特定的查詢結果能夠以報表形式顯示和打印輸出 | |
E.5 系統能保證多個客戶端并發瀏覽時的速度 | |
F：存儲和查詢 | F．1 系統能夠存儲歷史信息（出入校門時刻；出入重點區域時刻；出入限制區域時刻的學生卡號、姓名、所在班級等） |
F．2 系統能夠對信息查詢（查詢可以依照的分類包括：人員、時間、地域） | |
F．3 系統能夠防止修改實時數據和歷史數據等存儲內容 | |
F．4 系統能夠進行數據備份 | |
F．5 系統具有日志保存和查詢功能 | |
G．自檢 | G．1 系統能夠進行自檢，當系統中基站、傳輸接口等設備發生故障時，報警并記錄故障時間和故障設備 |
2. 用戶界面
需求名稱 | 詳細要求 |
顯示設備 | 顯示內容包括：各定位區域學生總數、重點區域學生總數、報警卡學生總數及相關信息等 |
系統設備布置圖顯示 | 列表顯示基站、傳輸接口等設備的設備名稱、相對位置和運行狀態。 |
圖表顯示接口 | 列表顯示的內容提供通過圖表可視化方式顯示的接口 |
3. 軟硬件環境
需求名稱 | 詳細要求 |
備用電源 | 在電源發生異常時，可啟動備用電源，支持系統繼續正常運轉。 |
服務器 | 主流服務器按需配置 |
操作系統 | 服務器為Windows2003 Server |
編程語言 | .Net架構、C#語言、BS還是CS模式視應用情況選定 |
數據庫 | SQLServer2000以上版本 |
訪問方式 | 客戶端或瀏覽器 |
