【導讀】串擾這玩意，可是個損人不利己的東西，他將自己的能量耦合到別的走線上，不僅干擾了別人，還損耗了自己。本文陳專家繼續為大家帶來關于串擾這玩意的點點滴滴。

專家特授：串擾探秘-包地與串擾

http://www.cntronics.com/rf-art/80028929

專家特授：串擾探秘-3W原則與串擾的估值

http://www.cntronics.com/rf-art/80028875

專家特授：串擾探秘——近端串擾與遠端串擾

http://www.cntronics.com/rf-art/80028868

專家帶你探秘串擾世界——耦合途徑

http://www.cntronics.com/connect-art/80028823

專家帶你探秘串擾世界——串擾的形成

http://www.cntronics.com/connect-art/80028822

串擾這玩意，可是個損人不利己的東西，他將自己的能量耦合到別的走線上，不僅干擾了別人，還損耗了自己。下面兩幅圖展示了有無串擾時波形區別：

可以看到，能量耦合到另一條線上之后，信號本身的上升沿上出現了一個缺口，而靜態線出現了一個負的遠端串擾。

那如果如果在靜態線上加上一個與攻擊線大小相等，方向相反的信號，讓兩線相互耦合，會出現什么情況呢？是的，對方的遠端串擾剛好將自己損失掉的那一部分能量給補上了。

這不就是我們的差分線嗎？難道高速先生這篇文章就只說點這玩意？

當然不是，讓我們來看一下下面這種情況：

是的，就是我們常說的跨分割。雖然說帶狀線沒有遠端串擾，但是碰到跨分割時，站在懸崖邊信號當時應該是這樣想的：這懸崖剛好跟你身高一樣寬耶，繞路走太遠啦，朋友對不住了，借你身體一用????

[page]

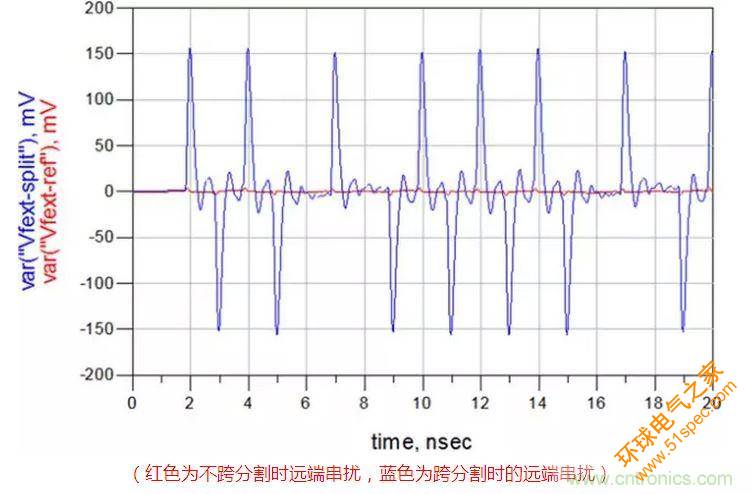

于是出下了下面這張圖：

而由于大量能量變成了遠端串擾，原信號路徑上傳送到接收端的能量寥寥無幾：

這時，偉大的創世工程師將兩根信號線變成了兄弟，你是N來我是P，小N在過完懸崖之后回頭拉了小P一把。于是神奇的事出現了：

大部分的跨分割區域不會太寬，看過《反射詳解》的兄弟們知道這樣的寬度不會帶來太大的影響。其實跨分割最大的影響在于串擾與EMC。而差分線，能應付各種復雜路況。畢竟兄弟同心，其利斷金。這就是串擾的運用。
