【導讀】上下幾千年的中國最讓人不能忘記的就是“迷信”，現在迷信都不分領域了，連硬件領域也信奉起“硬件迷信”啦。只要注意下就能看見很多廠家有意無意的宣傳PCB的顏色，什么“高端常用的黑色PCB”、“高品質的黑色PCB”，等等，事實真的是這樣嗎？

迷信，讓人直接聯想到了封建、占卜等詞，那么在硬件領域，是否有這種“硬件迷信”呢？

近年來，越來越多的板卡廠家，都有意無意的宣傳PCB的顏色。常見的說法是“高端常用的黑色PCB”、“高品質的黑色PCB”，再換上不同的顏色，例如紅、黃、藍等等，就變幻出五彩繽紛的PCB顏色與高品質，高端等等劃等號的印象。事實上，真的如此么？

采用藍色PCB的Intel高端主板—— DZ68DB

其實PCB的原材料是我們?nèi)粘Ｉ钪须S處可見的，那就是玻璃纖維和樹脂。玻璃纖維與樹脂相結合、硬化，變成了一種隔熱、絕緣，且不容易彎曲的板，這就是PCB基板。當然，光靠玻璃纖維和樹脂結合而成的PCB基板是不能傳導信號的，所以在PCB基板上，生產廠商會在表面覆蓋一層銅，因此PCB基板也可以叫做覆銅基板。

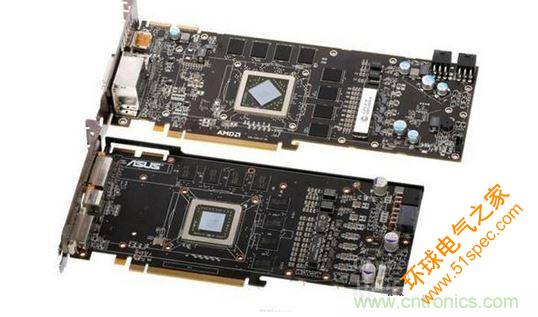

“當年”的Radeon HD 5870（上）和Radeon HD 4890（下）PCB

[page]

在很久很久以前（07/08年的樣子），當時的公版顯卡在高端顯卡設計中使用了黑色PCB。可能是啟發了下游廠商，于是廠家也跟風做了起來。剛開始，黑色PCB的確僅用于部分廠商的部分高端顯卡中，于是在宣傳中說“黑色PCB=高端顯卡”，還是成立的，但是后來隨著這種觀念的建立，有些廠商就利用玩家的這種心理，在中低端的產品線上也使用黑色PCB，黑色PCB與高端顯卡間的等號就開始不成立了。

像圖中的這款就是一個典型了（廠家和型號名稱已經作了處理），半高的刀卡＋黑色PCB的組合，讓人感覺很怪異。

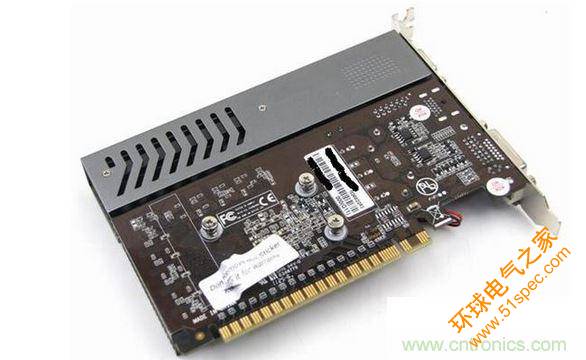

某廠商的半高版GT 430

黑色PCB特殊在哪呢？

首先，PCB作為印刷線路板，主要提供電子元器件之間的相互連接。顏色與性能并無直接關系，顏料的不同并不會對電器性產生影響。PCB板的性能好壞與否是由所用材料（高Q值）、布線設計和幾層板等因素決定，但是在洗PCB的過程中，黑色是最容易造成色差的，如果PCB工廠使用的原料和制作工藝稍有偏差，就會因?yàn)樯钤斐蒔CB不良率的升高。這樣直接導致生產成本增加。

PCB洗板前后對比示意圖

[page]

其次，由于黑色PCB的電路走線難以辨認會增加研發及售后階段的維修和調試的難度， 一般如果沒有功力深厚的RD（研發）設計人員和實力強大的維修隊伍的品牌，是不會輕易用黑色PCB的。可以說采用黑色PCB是一個品牌對RD設計和后期維修團隊有信心的表現，從側面而言，也是生產商對自己實力自信的一種體現。

基于以上兩點原因使得各大廠商在為產品選擇PCB版設計的時候，都會慎重考慮，因此就形成了當年市場出貨量大的產品大部分采用紅色PCB、綠色PCB或者藍色PCB版，僅僅在中高端或者頂級旗艦級產品上才能見到黑色PCB的情況，所以一度出現了黑色PCB就是高端貨，就是好東西的一種“硬件迷信”。

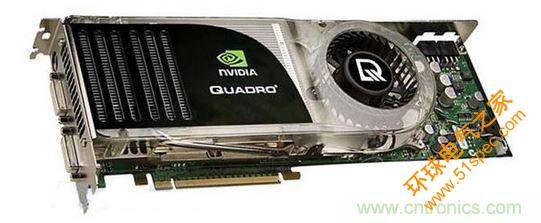

老牌大廠——麗臺的頂級專業顯卡QuadroFX5800采用的就是綠色PCB

但現在則不然了，正如之前提到的，許多沒有這個實力的廠家也跟著做黑色PCB的產品，甚至延伸到中低端產品，造就了幾乎全線黑色PCB的局面。當然，黑色PCB有其先天的一些優勢：標注焊接件的字對比度會較高，彩色接插件（如內存、PCIE槽等）在黑色做背景時會更顯眼，放在機箱內視覺效果也會好些。

但是不得不強調的是，如果一個板卡做工不扎實想以黑色PCB來掩飾，或者片面追求視覺效果而縮減焊接件的用料，那無疑是“不務正業”。

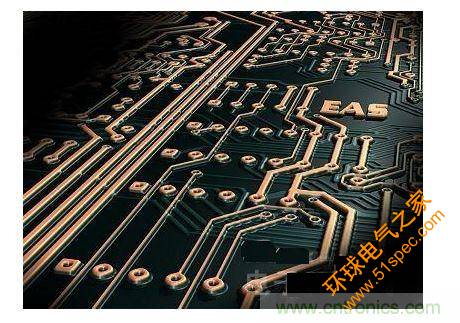

某服務器用主板的PCB一角
