1概述

華陽HCC-17超聲波測厚儀采用超聲脈沖波反射原理測定工件的厚度。其單面測量的特點與其他量具的測試方法相比，操作更簡便，適用面更廣泛，尤其對大型板材、管道、鍋爐和船體等的壁厚測量是它的獨到之處。本儀器各種控制操作的安排充分借鑒了人類的自然思維過程，通過面板上僅有的四個按鍵即能完成全部的設定和控制。而且，操作步驟順理成章，無需費神便能熟練掌握，全然沒有其他同類儀器的那種令人望而生畏的感覺。此外，先進的非線性自動補償能使測試結果更加準確。所有這一切歸

功于本儀器內部電腦的創意設計。從整機外觀來看，它小巧精致，風格獨特，攜帶非常容易，手持腕扣均可，即便是高空作業也非常方便。它的確是一款融高科技和造型藝術于一體的實用產品。

2技術參數

1）測量范圍：1.5～200mm（45#鋼，以下均同）。

2）分辨率：0.1mm。

3）測量精度：±（0.5%H＋0.1）mm（H:被測材料的厚度）。

4）聲速設置范圍：1000～9999m/s。

5）電源消耗：約50mw(一節6F22型電池一般可工作100小時)。

6）外形尺寸：120mm×60mm×26mm。

7）質量：400g。

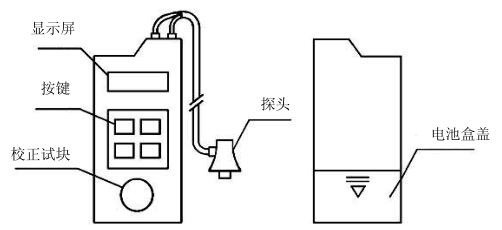

3儀器外型

2）按鍵：通過按鍵可以開機、關機以及進行各種控制和設置。

3）校正試塊：用于校正探頭的零點(厚度為3mm)。

4）探頭：將它放在滴有少許耦合劑的被測工作面

上，通過超聲波的作用，自動地進行測試。

5）電池盒蓋：打開電池盒蓋可以放入或取出儀器使用的電池。

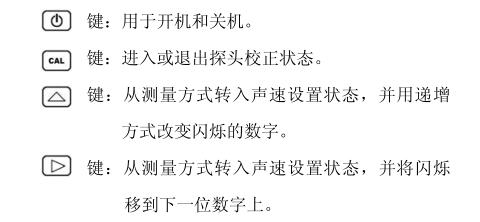

4按鍵功能

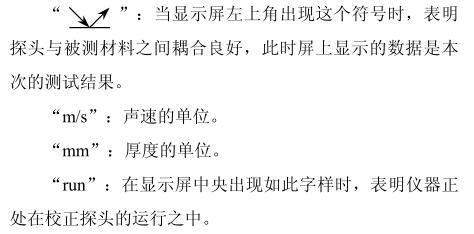

5顯示標志及其意義

“BAT”：當顯示屏左上角出現這個符號時，表明電池已經耗盡，需要換上新的電池。

“CAL”：當顯示屏左側出現這個符號時，表明儀器進入校正狀態。否則表示儀器處在測試狀態，可以對材料厚度進行測試。

“VEL”：當顯示屏左下角出現這個符號時，表明儀器處在聲速設置狀態，顯示的數值為聲速。

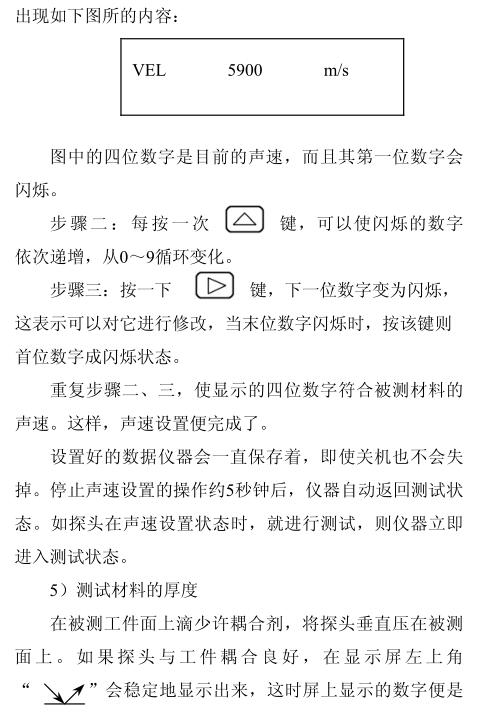

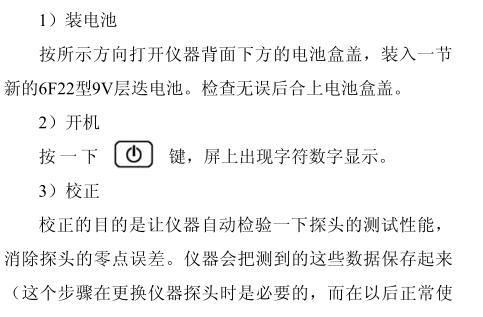

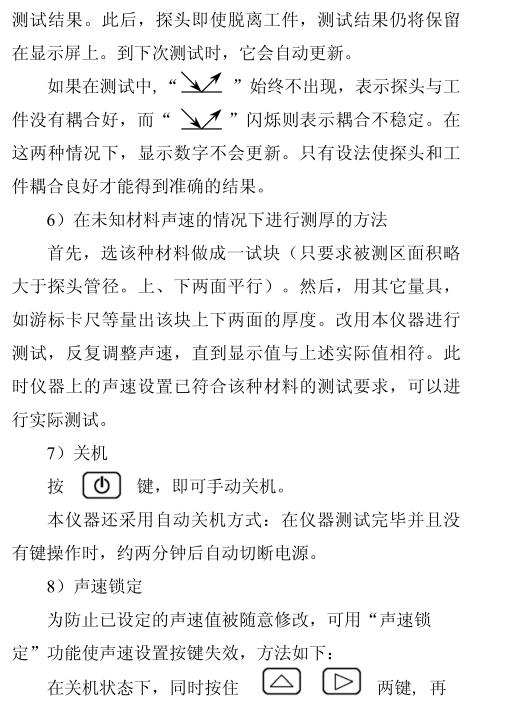

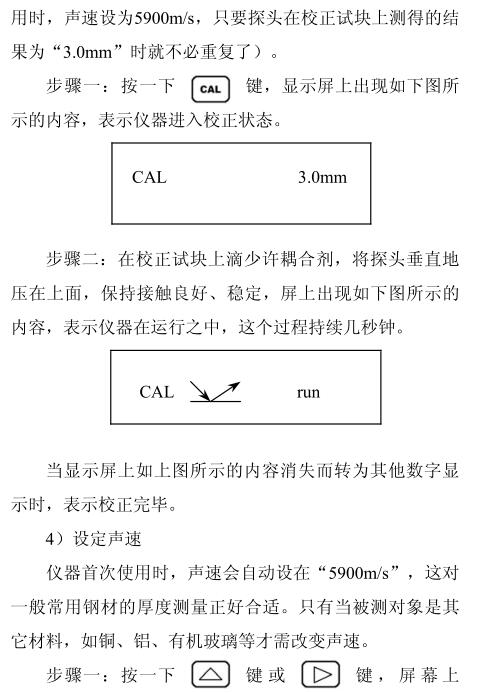

6基本操作方法
