診斷是當代現場總線系統最重要的功能之一。EtherCAT在硬件和軟件層提供了廣泛的診斷信息。出色的EtherCAT功能不僅能檢測錯誤，還能夠精確定位錯誤，包括位錯誤及連接器松動所產生的問題。所有網絡從站設備都支持相應的錯誤計數器。這有助于用戶、機器制造商和系統集成商確保EtherCAT網絡的穩定性，從而將機器停機時間縮減到最短。此外，診斷程序可測試通信質量，并有助于輕松檢測從站內部錯誤、布線順序錯誤、電纜損壞或EMC干擾。

　　ETG已規范此對用戶友好且獨立于供應商的診斷接口，以便第三方診斷工具可以用于任意主站。無需修改硬件，因為EtherCAT主站是基于軟件的，接口也是如此。該接口僅需占用很小的軟件空間即可輕松實現，因此甚至適用于內存有限的嵌入式設備。

　　標準接口允許訪問硬件和軟件的EtherCAT網絡診斷信息。通過新接口提供的信息，診斷工具或HMI可以檢索到EtherCAT網絡拓?fù)湫畔ⅲ瑢⑵渑c預期配置進行比較，并檢測通信中斷和干擾，以及意外的狀態改變。

　　規范 “主站診斷接口行規” 加強了 “EtherCAT主站類” 規范，并擴展了 “模塊化設備配置文件” 規范中已定義的EtherCAT主站對象字典。同樣，訪問機制使用已規范的郵箱網關功能。基于現有標準，因此新規范易于實施。

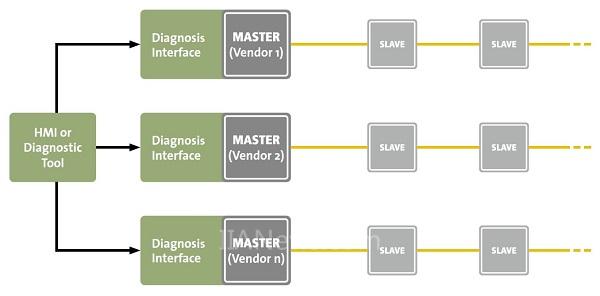

　　診斷接口能獨立于主站訪問EtherCAT診斷數據。
