產品介紹

衍射儀可讓學生創建、查看和測量衍射和干涉圖案。隨附的紅色衍射激光器提供干凈的單色光源。狹縫是通過在玻璃上沉積金屬薄膜制成的，形成非常干凈的狹縫，并具有完全不透明的阻擋區域。這些高精度狹縫投射出清晰的衍射和干涉圖案，非常適合強度與位置預測的定量匹配。

線性位置傳感器和高靈敏度光傳感器完善了衍射儀。為了提供良好的空間分辨率，可選擇的入口孔徑限制了高靈敏度光傳感器觀察到的圖案寬度。光傳感器具有三個范圍，可以研究圖案的精細細節或粗略特征。為了測量位置，光傳感器安裝在新型線性位置傳感器上。

該位置傳感器使用光學編碼器以優于 50 微米的分辨率測量平移。由于它是基于光學的，沒有齒輪或齒條，因此它具有零背隙。

通過選擇狹縫、引導激光穿過狹縫并為光傳感器選擇入口孔徑來執行數據收集。光傳感器和位置傳感器都連接到您的接口。用手將光傳感器移動 150 毫米的距離，描繪出衍射圖案。

衍射儀需要一個單獨的 1.2 m 軌道/光學臺組合，或作為 Dynamics Cart 和軌道系統的一部分。還提供可選的綠色衍射激光器，以便可以測量波長對圖案的影響。

性能特點

使用衍射儀，學生可以測量強度作為各種衍射和干涉圖案的位置函數。該裝置包括紅色衍射激光器（2 類激光器）、衍射狹縫系統和組合線性位置和高靈敏度光傳感器。一個需要的附件是組合動力學跟蹤和光學工作臺 (TRACK)，它也可作為動力學推車和跟蹤系統 (DTS) 的一部分提供。衍射組件附著在軌道上。

組合線性位置和高靈敏度光傳感器具有用于光傳感器的模擬輸出和用于位置傳感器的數字輸出。

使用所有這些設備，學生能夠調查之間的關系

狹縫寬度和圖案間距

雙縫分離和圖案間距

強度作為單縫衍射位置的函數

強度作為雙縫干涉位置的函數

光波長對所有圖案的影響

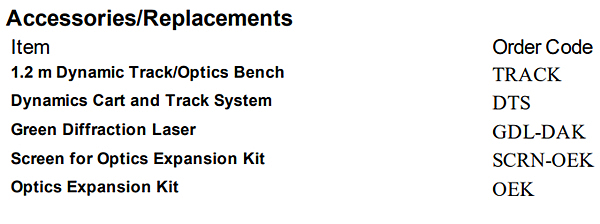

可選功能與配件

可選的綠色衍射激光器 (GDL-DAK)，不包含在基本衍射儀中，有助于研究光波長對衍射和干涉圖案的影響。綠色衍射激光器也是 2 類激光器產品。

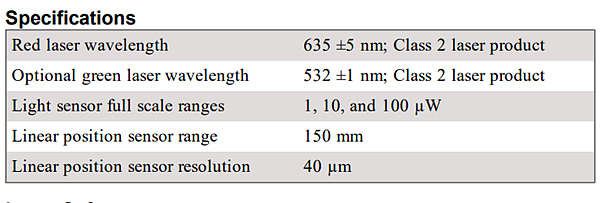

技術參數

詳細參數
