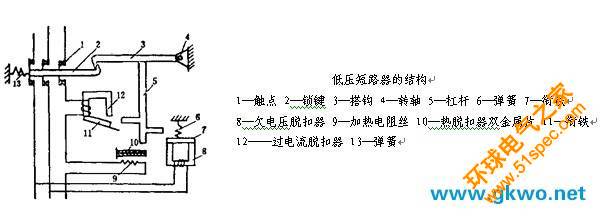

    1．結構：觸點（用于通斷主電路）、滅弧裝置（滅弧柵片滅弧）、脫扣器、操作機構


    2、工作原理

    1）正常狀態通/斷電路：由操作機構手動、電動（分勵脫扣器）合/分閘。

    2）保護功能：

    ●短路（過流）保護——過電流脫扣器（12）

    短路電流→過流脫扣器線圈→12的銜鐵吸合→自由脫扣機構3上移→觸點動作

    ●失壓（欠壓）保護——失壓脫扣器（8）

    失壓→失壓脫扣器F〈F反→8的銜鐵釋放→自由脫扣機構3上移→觸點動作

    ▲脫扣器

    分勵脫扣器：用于遠距離分閘的脫扣器（分閘時線圈有電，而分閘后線圈應斷電）。

    失壓脫扣器

    過流脫扣器

    過載脫扣器

    并非每種類型的斷路器均具有上述四種脫扣器，根據斷路器使用場合而定。
